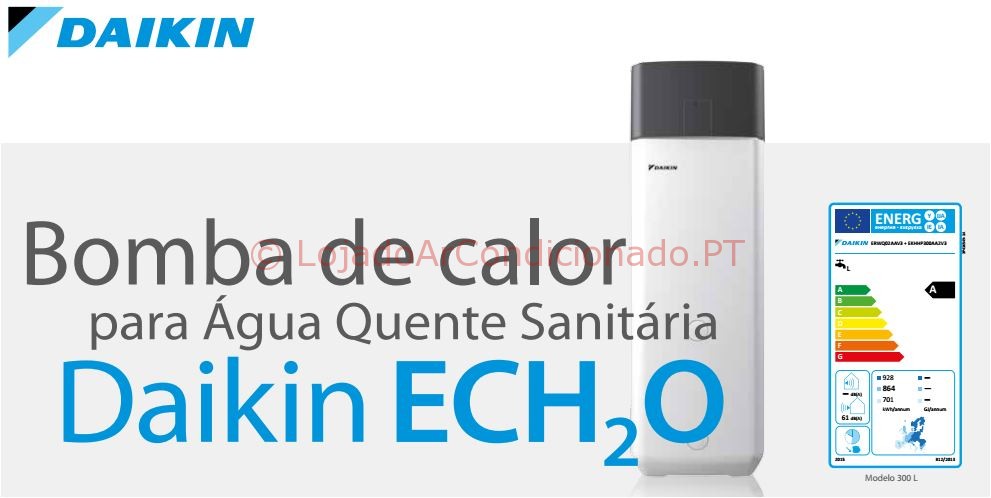

Bomba de calor Daikin – ECHO20 AQS
A solução termodinâmica de bomba de calor da Daikin para AQS é composta por dois módulos: uma unidade exterior equipada com tecnologia Inverter e um depósito acumulador de calor, em plástico, despressurizado, com produção de AQS semi-instantânea.
A combinação das 2 tecnologias, bomba de calor e acumulador despressurizado, permite a realização de significativas poupanças energéticas.
- A tecnologia bomba de calor, com compressor Inverter, ajuda na redução até 70% na energia necessária para a produção de AQS (quando comparado com um acumulador eléctrico comum).
- A produção semi-instantânea de AQS, associada à ausência de gasto energético suplementar pelo ciclo de desinfeções da água, cria novos ganhos energéticos.
Desta forma, a nova bomba de calor para AQS consome 3 vezes menos electricidade que um acumulador eléctrico tradicional.
Produção otimizada de AQS
O acumulador despressurizado é constituído por 2 formas de polipropileno rígido, um dentro do outro, separados
por uma generosa camada de isolamento em espuma de poliuretano injectado. De modo a assegurar um perfeito isolamento da água quente do acumulador.
Dentro do depósito acumulador, existe um permutador de calor, em Inox reticulado, com uma capacidade de 29L, disposto junto à parede do depósito desde a base ao topo, de modo a garantir uma perfeita estratificação da energia no acumulador de calor e proporcionar uma produção de AQS semi-instantânea optimizada
Controle simples
A bomba de calor dakin Ech2o tem 4 modos de regulação, para responder às diversas necessidades de AQS numa habitação. Para se obter, desde uma resposta rápida às necessidades de AQS, até à menor factura energética.
Poupança
O modo “ECO” é a solução mais económica possível. Neste modo de aquecimento da AQS, somente a bomba de calor irá fazer este trabalho, reduzindo assim, os consumos eléctricos ao máximo.
Tranquilidade
O modo “Automático” tem um principio de funcionamento idêntico ao modo “ECO”, com a diferença de no caso de existir uma solicitação extra de AQS, a resistência eléctrica de apoio tem permissão de funcionamento, para manter um conforto óptimo em todas as circunstancias. No geral a prioridade será sempre dada à bomba de calor, de modo a manter o menor consumo eléctrico possível.
Modo Silencioso
No modo “silencioso“, o compressor irá trabalhar com menor carga, gerando menos ruido no exterior. O aquecimento da água no acumulador será mais longo.
Modo Boost
Caso exista uma necessidade urgente de AQS, selecionando o modo “Boost“, a bomba de calor para AQS irá colocar em funcionamento simultaneamente o compressor e a resistência eléctrica de apoio, reduzindo desta forma, ao mínimo, o tempo de aquecimento da água, resultando numa rápida disponibilidade da AQS.
Bomba de Calor Daikin ECH2O – Adicionar coletores solares termicos
Opcionalmente é possível associar coletores solar térmicos, na solução Drain-Back.
Otimização de custos
Sem complicações, de uma forma muito simples e direta, será possível ligar directamente uma solução de coletores solar térmicos, em modo Drain-Back instalando somente coletores e uma estação solar, para promover a circulação da água entre colectores e acumulador. Pois o acumulador vem preparado de fábrica para receber o solar térmico Drain-Back.
As vantagens do Drain-Back
- Excelente permuta térmica, a água, sem adição de glicol, mantendo toda a sua capacidade térmica, recebe a radiação solar diretamente via coletores, sem permutadores intermediários.
- Simples de instalar, fácil de colocar em funcionamento.
- Sem elementos de segurança, despressurizado.
Nota: Caso a habitação não permita a instalação da solução Drain-Back, será possível associar no depósito de 500 L a solução solar térmica pressurizada.
Bomba de Calor Daikin ECH2O – Bomba de calor para produção de AQS
| Unidade exterior de 2,2 kW – Modelos interiores de 300 ou 500 L | ||||||||
|---|---|---|---|---|---|---|---|---|
| Eficiência Energética (ErP lot2) | Etiqueta da AQS | |||||||
| Redimento sazonal | Etiqueta | |||||||
| Combinação: Unidade exterior + Acumulador | ERWQ02AV3 + EKHHP300A2V3 | Ciclo L | 119% | A | ||||
| ERWQ02AV3 + EKHHP500A2V3 | Ciclo XL | 123% | A | |||||
| Unidade exterior | ERWQ02AV3 | |||||||
| Caracteristícas técnicas | Potência calorifica a 7/55°C | kW | 2,2 | |||||
| Tipo de compressor | Inverter | |||||||
| Refrigerante | Compressor | Swing | ||||||
| Fluído | R410A | |||||||
| Carga | kg | 1,05 | ||||||
| Diâmetros da tubagem (líquido/gás) | “ | 1/4(6,4) / 3/8 (9,52) | ||||||
| Distancia UE – UI (min/máx) | m | 1,5 min / 20 max | ||||||
| Desnível máximo | m | 15 | ||||||
| Gama de funcionamento | Lado do ar exterior | AQS | °C | -15°C ~35°C | ||||
| Características gerais | Débito de ar | AQS | m3/h | 1806 | ||||
| Potência sonora | Aquecimento | dB(A) | 61 | |||||
| Pressão sonora | Aquecimento | dB(A) | 47 | |||||
| Dimensões da unidade | A x L x P | mm | 550 x 765 x 285 | |||||
| Peso | kg | 35 | ||||||
| Ligação elétrica | Alimentação elétrica | V/Ph/Hz | 230/V3/1~/50 | |||||
| Corrente elétrica | A | 6 | ||||||
| Unidade interior | EKHHP300A2V3 | EKHHP500A2V3 | ||||||
| Caracteristícas gerais | Volume do acumulador | L | 300 | 500 | ||||
| Envolvente | Cor | Branco | ||||||
| Polipropileno | ||||||||
| Dimensões da unidade | A x L x P | mm | 1775 x 595 x 615 | 1775 x 790 x 790 | ||||
| Peso | kg | 70 | 80 | |||||
| Isolamento térmico | Tipo de isolamento | Poliuretano | ||||||
| Espessura | mm | 56 | 76 | |||||
| Isolamento + Espessura do Polipropileno | mm | 60 | 80 | |||||
| Temperatura interior | °C | 2°C ~35°C | ||||||
| Alimentação elétrica | V/Ph/Hz | 230/V3/1~/50 | ||||||
| Gama de funcionamento | Lado da água | AQS (100% bomba de calor) | °C | 40°C ~55°C | ||||
| AQS (bomba de calor + resistência elétrica) | °C | 40°C ~65°C | ||||||
| Dados técnicos da AQS | Volume nominal de acumulação | L | 290 | 485 | ||||
| Classe energética | B | |||||||
| Temperatura máxima no depósito | °C | 85 | ||||||
| Perdas térmicas (Qpr) a 60°C | kWh/24h | 0,8 | ||||||
| Volume da água de consumo | L | 28 | 29 | |||||
| Material do permutador de AQS | Aço inoxidável reticulado (1.4404) | |||||||
| Pressão máxima de serviço | Bar | 6 | ||||||
| Área do permutador da AQS | m2 | 6 | ||||||
| Volume de AQS disponível a 40°C TC = Temperatura de acumulação |
Débito de AQS com caudal de 12 L/min (TC=50°C) | L | 150 | 300 | ||||
| Débito de AQS com caudal de 12 L/min (TC=60°C) | L | 180 | 310 | |||||
| Débito de AQS com caudal de 12 L/min (TC=65°C) | L | 320 | 564 | |||||
| Tempo de recuperação da temperaturada água no acumulador até 50°C | Só com a bomba de calor (BC) | h | 3,5 | 6 | ||||
| Bomba de calor + resistência elétrica | h | 2 | 3 | |||||
| Outras características | Resistência elétrica (RE) de apoio | kW | 2 | |||||
| Diâmetro das ligações hidráulicas | Da água da rede | mm | 25 (1″) | |||||
| Saída para a AQS | mm | 25 (1″) | ||||||
| Permutador em Inox de carga do acumulador | Material | Aço inoxidável (1.4404) | ||||||
| Volume de água | L | 1,01 | ||||||
| Área de permuta | m2 | 2,5 | ||||||
| Permutador para carga solar pressurizada | Material | – | Aço inoxidável (1.4404) | |||||
| Volume de água | L | – | 12,5 | |||||
| Área de permuta | m2 | – | 1,7 | |||||
